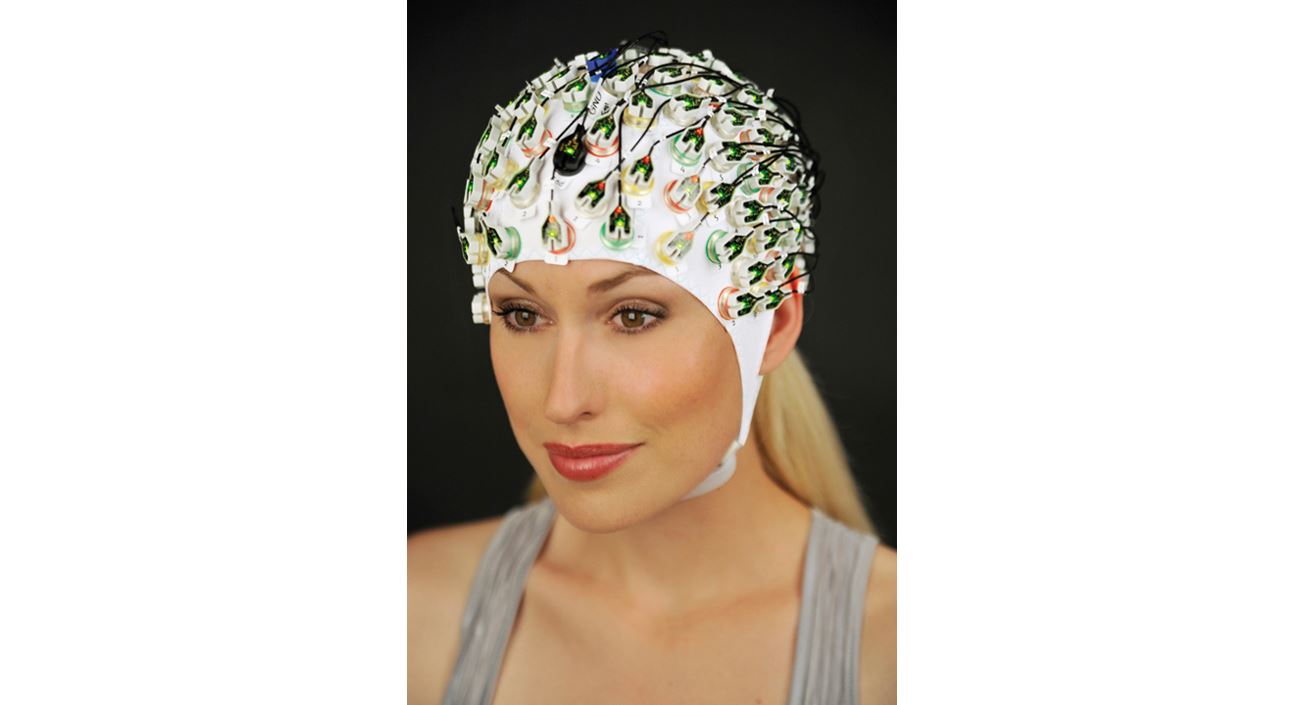

Brain Products ActiCAP
De elektrodecap met ACTIEVE ELEKTRODES!
Dit betekent dat in de elektrodes eigenlijk piepkleine versterkers zijn ingebouwd. Daar ziet u verder niets van, en u merkt het ook niet. Behalve dat u geen moeite hoeft de doen om impedanties moeizaam omlaag te krijgen. U spuit gel in om te zorgen dat er een verbinding is tussen de huid en de elektrode, en daar blijft het eigenlijk dan ook bij. U kunt dan direct meten.

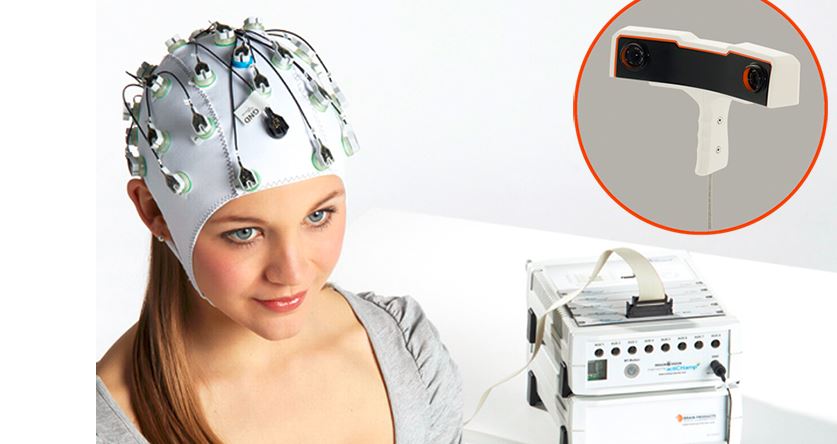

Iedereen! Het actiCAP systeem kan op ieder EEG systeem worden aangesloten. Er is geen speciale hardware nodig. Wel is er een adapter kabel nodig als u gebruik wil maken van een specifieke aansluiting op uw versterker systeem. Deze leveren we mee. Kortom: ook uw bestaande oude systeem kan ge-upgrade worden naar een actief systeem.

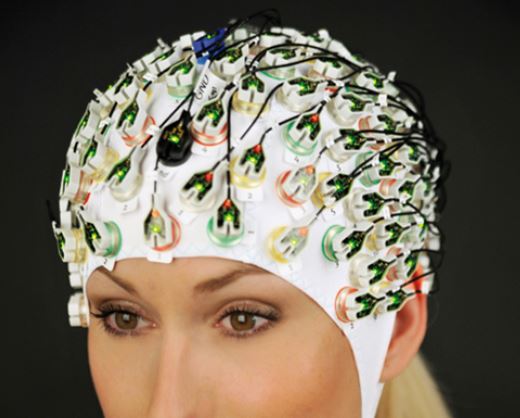

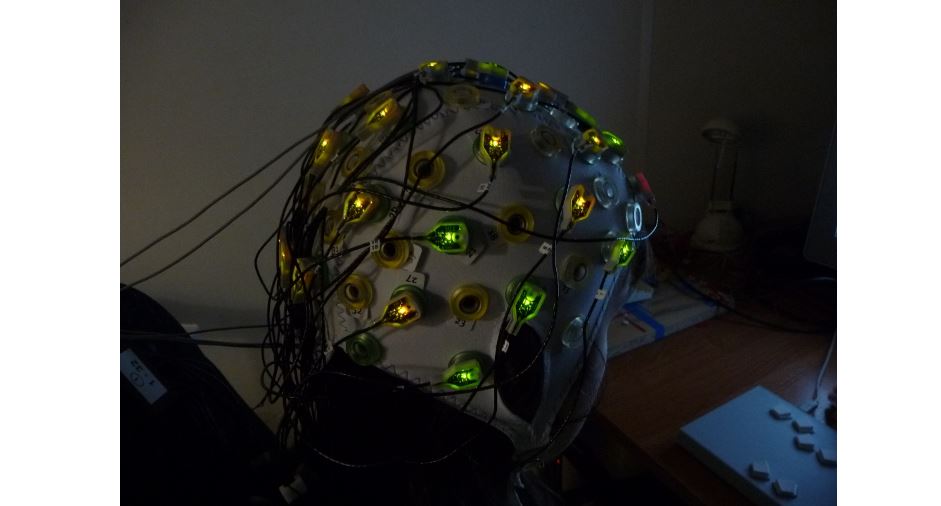

De actiCAP heeft losse elektroden die in houders gestoken worden welke in de cap zitten. De kabels zijn afgeschermd. In deze elektroden zit een LED wat de impedantie aangeeft (rood, geel, groen). Het nivo waarop welke kleur te zien is, is programmeerbaar vanuit een PC. De cap wordt daarvoor (indien gewenst) via een USB kabel op de PC aangesloten. Een klein programmaatje voor het programmeren en bedienen wordt met de cap meegeleverd. Het kastje onthoudt de gewenste impedantie niveaus, ook als deze niet is aangesloten op de PC. Via de USB krijgt het kastje ook z'n voedingspanning. Je kunt echter ook met batterijen (al dan niet oplaadbaar, 4 penlites) werken. Het kastje heeft verder 4 functietoetsen.
- Aan/Uit
- Impedantie aan/uit (LED's op de elektroden worden geactiveerd zodat je snel ziet waar je nog gel moet bijspuiten)
- Active shielding aan/uit (een extra functionaliteit van de cap)
- Test signaal generator aan/uit (hier mee kun je snel testen of alle electrodes het nog correct doen)
Overigens kun je, via de USB aansluiting, het kastje ook via de PC bedienen. De electrodes hebben een klein vulgaatje om gel na te vullen, zodat je de elektrode hiervoor niet uit de cap hoeft te halen.
Amplifier specifications - Amplification: 1 (Tolerance: < 0,001%)
- CMMR: > 100dB
- Input impedance: > 200 MOhm;
- Bandwith: DC - 2000 Hz
- Noise: < 2 uV p.p.
- Range: ±400mV;
Impedance specifications - Frequency: 30 Hz
- Range: 1 to 120 kOhm
- Display: LED at electrode (red, yellow, green colors display)
- Default values: Green <10 kOhm, yellow 10-50 kOhm, red >50 kOhm
- Interface: Threshold selection software controlled (USB)
- Duration of impedance measurement software controlled
- Test signal generation: 200 µV ±2%, 1Hz
Safety requirements - Classification: MDD 93/42/EEC, CE marked
Other specifications - Power: 4 AA rechargeable batteries (1.5V) Or USB powered
- Power indication: Good/Bad (less than 2 hours remaining)
- Working temperature: 0ºC..+40ºC
